源牌自控：速度再提升！
2017-11-27
近日，從杭州平安金融中心源牌變風量中央空調調試現場傳來好消息，源牌自控?cái)?shù)據傳輸反饋速度在大型樓宇自動控制系統中實現秒級突破！過去這一數據通常都在分鐘級別，有些項目的情況更為糟糕，某一線國際機場DDC樓宇自控系統從發出命令到收到反饋數據長達一個多小時。
一、項目簡介
杭州平安金融中心項目位于杭州錢江新城CBD E-03地塊，總建筑面積29萬平米，由杭州平安不動產有限公司投資建設，建成后將成為中國平安的浙江總部大樓。源牌科技在該項目中的合同范圍包含變風量空調VAV與建筑設備監控系統BA深化設計、設備制造供貨、安裝及調試。
二、自控系統的實現
本工程建筑設備監控系統的設計遵循分散控制、集中監視、資源和信息共享的原則，是一個符合工業化標準的集散型控制系統。建筑設備監控系統網絡分為3層：管理層、控制層、設備層。管理層中的服務器、中央工作站、網絡控制器等通過工業以太網相連。樓層至建筑設備管理中心網絡采用10M/100M以太網，樓層內網絡采用Profibus工業級通訊協議的RS485總線，通訊響應及時。
源牌RPC5600控制系統圖
建筑設備監控系統服務器、工作站設于地下一層建筑設備管理中心，負責空調與通風系統及給排水系統設備的監測與控制。變風量空調控制網絡被劃分為四個區段，區段之間通訊采用以太網協議，通訊介質為4芯單模光纖。標準層，每層設置兩臺變風量空調機AHU，分別配套一臺源牌RM5600智慧控制柜，其核心部件為工業級控制器PLC，通過集成的RS485接口，對VAV末端裝置及空調處理機組AHU進行控制，實現定靜壓、變靜壓等多種運行工況。
三、調試?yán)щy與解決方案
本項目所涉及的通信速度瓶頸為樓層控制器與VAV-TMN變風量末端控制器這一鏈路。樓層控制器與VAV-TMN之間采用RS485總線，由于RS485為半雙工模式，數據通信采用輪詢機制，因此總線上VAV-TMN數量越多則輪詢周期越長。例如對于一個安裝有50臺VAV-TMN的樓層，末端數據刷新周期最長將達到約1分鐘。當采用被動刷新的方式等待數據時，從操作指令發出到查詢數據返回的反饋時間將在這最長周期內波動。傳統DDC通信亦類似，且通信點位越多響應越慢。

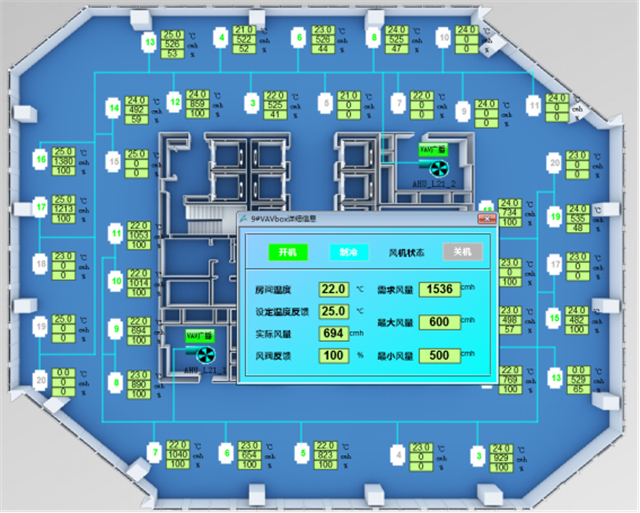

針對樓宇自動控制通訊速度慢的問題，公司結合杭州平安項目組織精干研發團隊實施技術攻關，工程師們敢于打破固有思維模式，大膽創新算法，構筑新型控制策略，通過現場反復測試，不斷總結經驗，結合PLC強大的工業控制性能，反復調整控制程序，制定出一套快速通訊的程序，將任意設備參數修改和反饋時間由原來25秒縮短至1秒，客戶體驗大大提升，真正做到監控中心與末端每臺設備實時響應、動態調整。

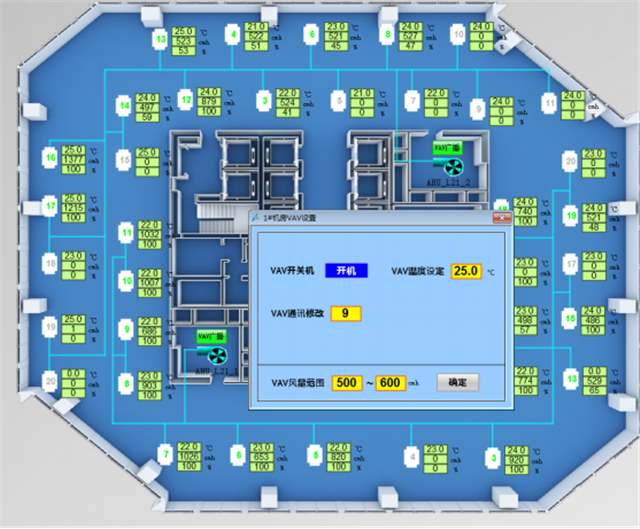

同時，源牌對VAV通訊程序進一步優化，增設廣播命令，可一次修改多個VAV-TMN的參數，簡化了流程，減少了上位機操作步驟，提高了管理者的效率。

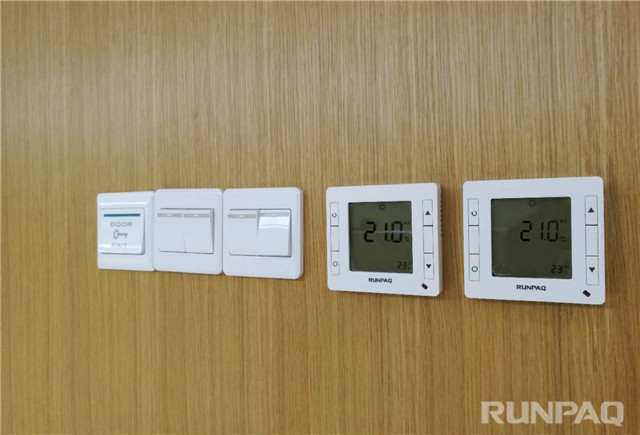

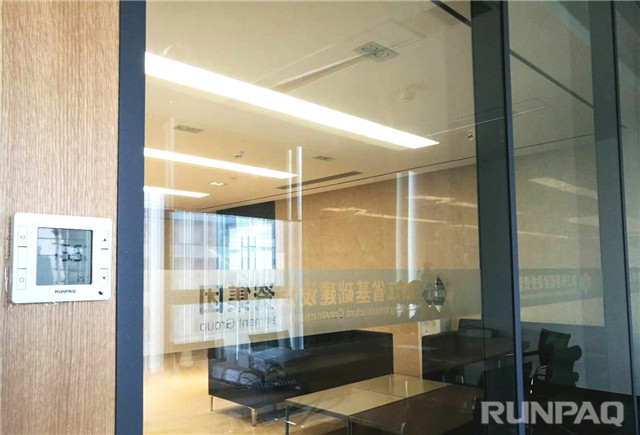

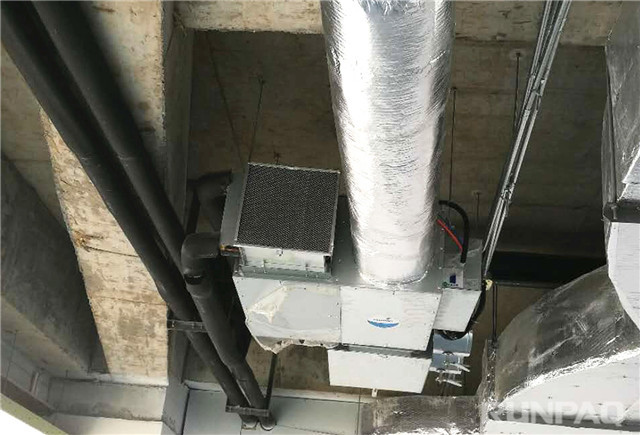

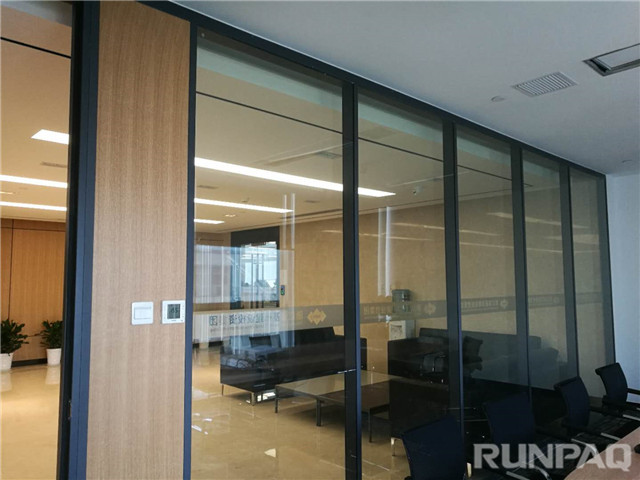

>>大樓內源牌溫控器及變風量末端裝置<<
結論
通過控制邏輯和算法的創新，帶來通訊速度大幅度的提升，源牌工業級控制器PLC系統的通訊速率和強大的控制功能得到了業主和顧問的一致好評，這堅定了源牌自控以工業級控制器PLC為核心創新變革中國樓宇自控系統的信心！
