5.2.2.2冬季制熱工況
1. 開機程序
機組開啟時，向需要開啟的 VAV-TMN 發送啟動命令，延時30s 后，啟動送風機、 靜電除塵殺菌裝置、加濕器、電動水閥。
2. 關機程序
機組關閉時，先關閉送風機，再關閉靜電除塵殺菌裝置、關閉新風閥，關閉加濕器，同時向所有 VAV-TMN 發出停機命令。
3. 靜壓控制和溫度控制
制熱工況采用可變靜壓控制模式和變送風溫度控制模式。
風管靜壓初設值為 P（150Pa±10Pa），送風機頻率根據靜壓設定值與實測值比較來 進行 PID 調節。
溫度控制：根據送風溫度設定值與實測值比較 PI 調節電動調節水閥。
4. 防凍保護模式
制熱模式下，停機后，電動調節水閥開度設置為30%。 根據空氣處理機組表冷器防凍開關報警信號控制電動水閥開關，最大開度設置為 30%。同時夜間空調停用時間段，每隔1h，啟動冷凍泵變頻運行 3min。
5. 加濕器控制
冬季工況下，變風量機組根據回風濕度來調節水閥。 當回風濕度實測值大于回風濕度設定值 +5% 時，加濕器關閉。
當回風濕度實測值不大于回風濕度設定值 -5% 時，加濕器打開。 夏季工況下，加濕器關閉。
風機停止運行時，加濕器關閉。
6. 定時開關機控制
接受上位機指令，按時間表設定開啟時間和關閉時間進行 VAV-TMN 及空氣處理機 組開關。
7. 溫度上下限設置功能
夏季最低 24℃（可調）；冬季最高 20℃（可調）。
5.3新型射流低溫風口設計選型

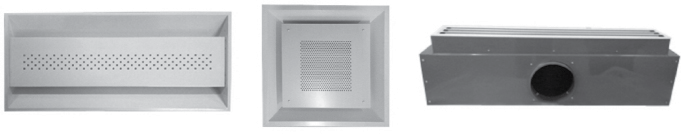

RUNPAQ SL 型射流低溫送風口性能卓越，可以保證良好的室內氣流組織，能夠滿足低溫空調系統設計、安裝、運轉和維護的苛刻要求，分為 SLT 長條形和 SLF 方形兩個系列，可根據用戶實際需求用于不同的場合（見圖 5-8）。
圖 5-8 新型射流型低溫風口
5.3.1送風口工作原理
SL 型射流低溫送風口通過若干圓形噴口實現送風，經處理后的一次低溫風以較高的動壓流經噴口形成高速射流，在噴口周圍形成負壓并對周圍環境空氣形成強烈的誘導和卷吸作用，從而在離開風口很短的距離內，送風氣流成為一次低溫風與一部分室內空氣的混合體導致溫度急劇上升達到甚至高于常規送風的氣流溫度，同時風量也急劇增加，因此風口不易結露。
SL 型射流低溫送風口原理如圖 5-9 所示。
圖 5-9 SL 型射流低溫送風口原理圖
5.3.2送風口特點
送風芯體采用復合絕熱材料經模具成型，優化設計的噴口結構保證高誘導比和卓越的氣流組織。
送風外殼采用專用鋁合金型材整體拼裝而成，粉末噴塑，簡潔美觀，裝飾性好。 結構簡單，無運動部件，運行安靜節能，空調舒適性提高。 防凝露設計：送風溫度 7℃，在干球溫度 26℃、相對濕度 60% 環境下，未見風口表面凝露現象。

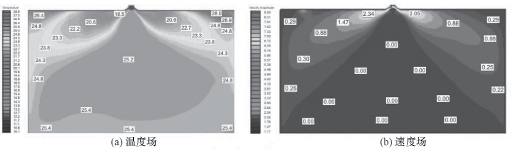

SL 型射流低溫送風口氣流組織模擬如圖 5-10 所示。
圖 5-10 SL 型射流低溫送風口氣流組織模擬圖
