連載十四 | 源牌冰蓄冷技術設計與應用
2023-01-13
系統控制策略
以某典型冰蓄冷項目為例進行控制策略說明，該項目系統流程原理圖如下：
![U@Q~~]CAX{XYL8C_@}TJIM2.png](http://www.ccair.com.cn/upload/at/image/20230105/1672883662837054F737.png "1672883662837054F737.png")
⑴自動控制模式
利用空調負荷預測及優化控制軟件，實現空調系統全自動運行，實現無人值守，首先按照負荷預測的基本原理及相關計算方法預測次日的逐時空調負荷。得到負荷表之后，以“滿足空調負荷需要并節省系統運行費用”為基本原則確定最優的運行策略，包括每天不同時間的工況運行時間表及不同工況內主機、水泵等主要設備的投入數量等基本運行參數，最后自動將制定的運行策略輸入到自動控制系統中去，保證自動控制系統按照此運行策略控制系統運行。詳見負荷預測與優化控制說明。
⑵自定義控制模式
在調試初期負荷預測系統尚未積累足夠的負荷數據時以及將來負荷預測系統出現故障時，系統只能按照自定義控制模式運行。自定義控制模式是自動控制模式的重要補充。系統運行工況和設備臺數、控制目標參數在上位機界面中由機房管理人員設定完成之后，自動控制系統將按照設定參數自動聯動運行，各設備的控制目標參數均自動進行調節，同時系統內主要設備（主機、冷卻水泵、溶液泵等）均根據負荷變化自動增加或者減少投入數量。機房管理人員的主要任務是在手動控制模式下，在上位機人機界面上為系統設置合理的運行參數。以下結合上位機系統的界面簡要介紹自定義控制模式。

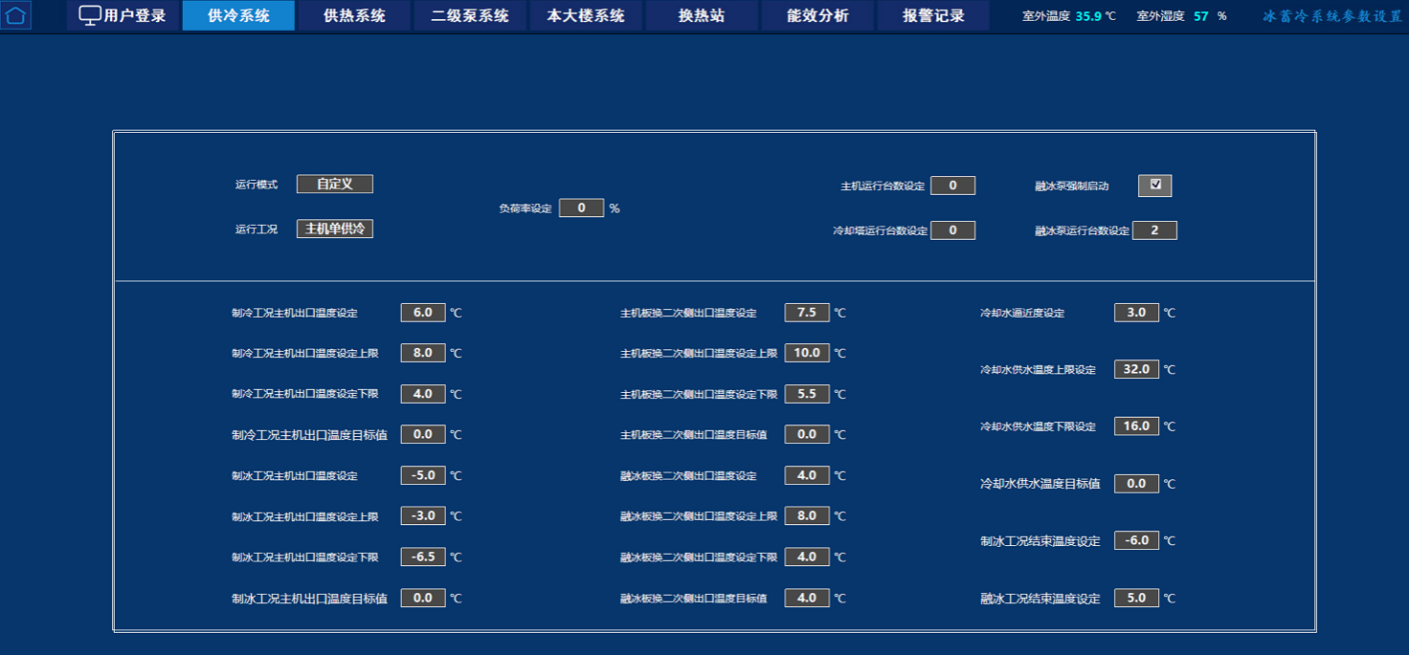

在此運行界面中可以對當前被選擇的運行工況直接相關的設備投入數量及各控制目標參數進行設定。另外，考慮到部分設備投入數量和某幾個運行設定數據之間相互關聯，那么在此控制界面上可以自動計算某些運行設定數據。如在“融冰優先聯合供冷”模式下，每小時融冰量及一級冷凍水泵投入數量一經設定，與之相對應的板換水側出口溫度可以計算出來，此溫度計算值自動在界面上顯示，無需機房管理人員再進行計算。
⑶時間表控制模式
除了“運行設置”，在時間表控制模式下機房管理人員還必須在上位機界面上設置合理的不同工況的運行時間表。以下為某項目的工況運行時間表。
多種工況選擇
一共有5個工況可供選擇，分別是制冰工況、主機供冷工況、融冰供冷工況、主機優先聯合供冷工況和融冰優先聯合供冷工況。機房管理人員可以在此界面上設置不同時段分別運行何種工況，即設定各工況的投入、切出時鐘，時鐘設定好后，必須在“投入/切出”欄中選擇投入，工況選擇欄中選擇所需工況，系統選擇欄中設定運行工況后，此工況即在設定的時間點投入運行，在切出時間點停機。

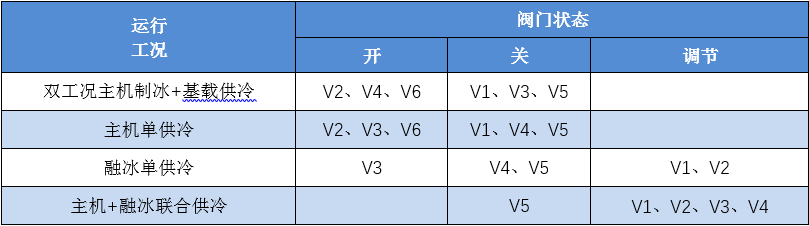

表7-各種工作模式各設備運行表
