連載二十一｜源牌冰蓄冷技術設計與應用
2023-03-03
冰蓄冷系統方案設計實例
本節以廣州市某區的辦公及產業研發用房為例，介紹冰蓄冷系統的設計計算過程，分析冰蓄冷系統的經濟效益。
項目概況

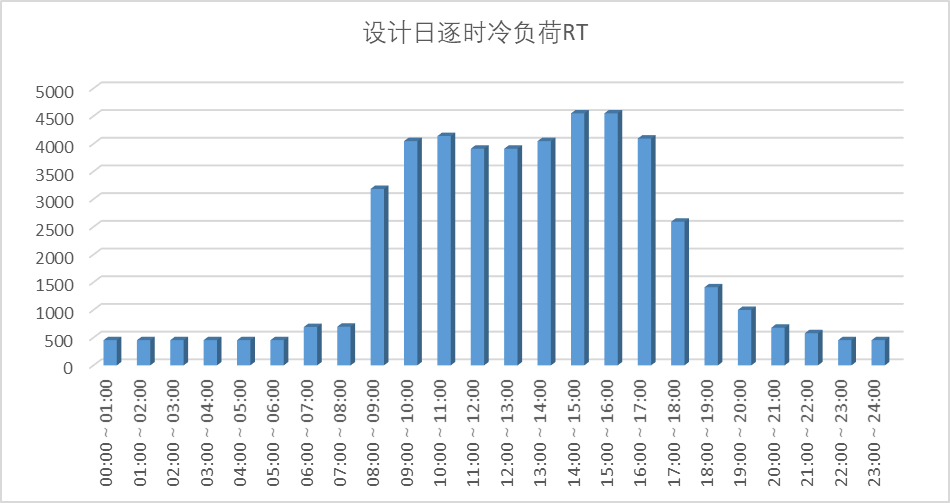

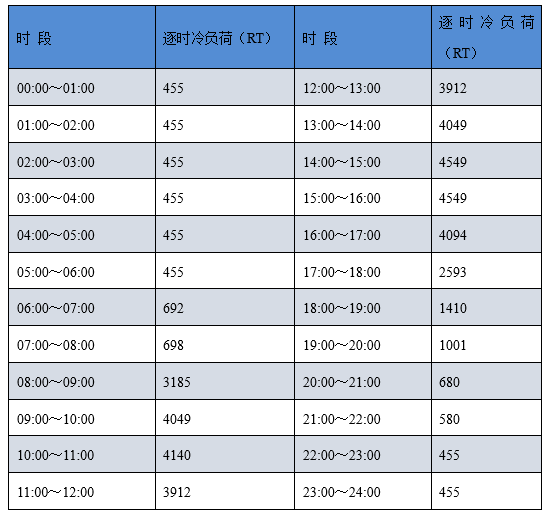

該項目總空調面積13萬m2，建筑業態為研發及辦公用房，數據機房需要24小時供冷，按日間尖峰負荷10%比例計算。夜間有本項目空調冷凍水供回水溫度分別為6/13℃，夏季空調設計冷負荷為4549RT，設計日全日負荷為48768RTH。設計日逐時冷負荷分布如下：
當?shù)匦罾浞迤焦入妰r(jià)政策如下表：
系統方案設計
根據工程特點及項目供冷需求，本項目適合內融冰系統。下文將進行30%、25%及20%三種蓄冰率情況下的經濟效益分析比選，探討適合本項目的最佳蓄冰比率，以創造更好的經濟及社會效益，便于業主方進行技術方案確定。
冷源系統流程選擇
本項目冰蓄冷系統采用主機上游蓄冰裝置下游的串聯內融冰系統形式，系統由雙工況制冷主機、基載主機（如有）、蓄冰裝置、板式換熱器、乙二醇溶液泵、冷凍水泵、冷卻泵、冷卻塔、補水定壓裝置等主要設備及循環管路、電動閥、控制系統組成。其中，蓄冰盤管采用不完全凍結式納米導熱復合盤管，載冷劑為濃度25%質量濃度的乙二醇溶液；系統可實現主機蓄冰、主機蓄冰兼供冷、主機單獨供冷、融冰單獨供冷及聯合供冷等多種運行模式。
冰蓄冷系統通過乙二醇/水板式換熱器向末端供冷，板式換熱器一次側融冰供冷溫度4℃，回液溫度11℃，二次側空調系統冷凍水供回水溫度為6/13℃。乙二醇泵采用變頻控制，以滿足不同運行模式下定頻或變頻運行。蓄冰盤管間采用同程并聯方式連接。乙二醇系統定壓補水裝置采用落地式膨脹水箱。
