連載三十二｜源牌冰蓄冷技術設計與應用
2023-05-19

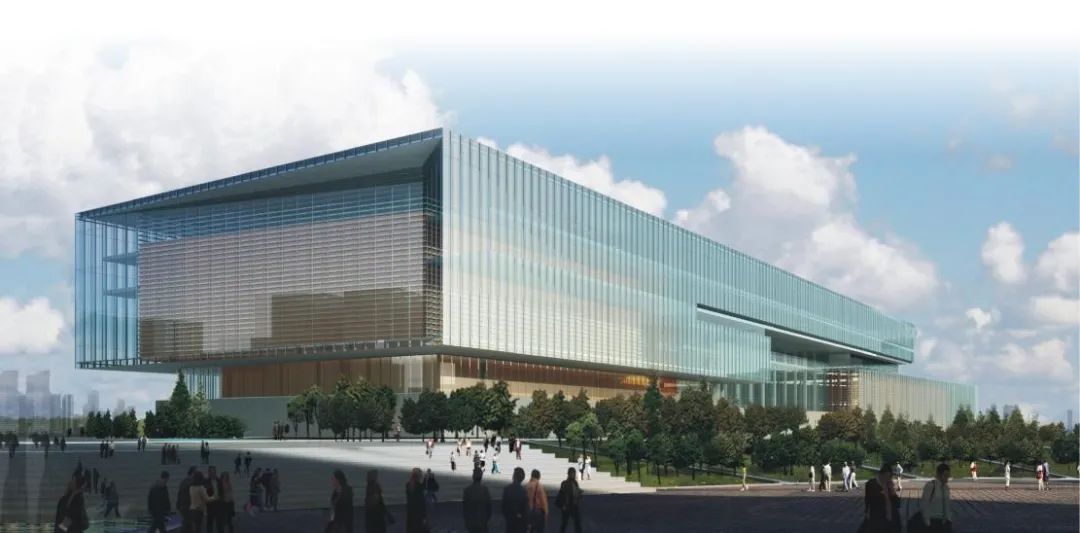

上海世博會議中心
本項目設計單位：上海華東建筑設計研究院
項目概況

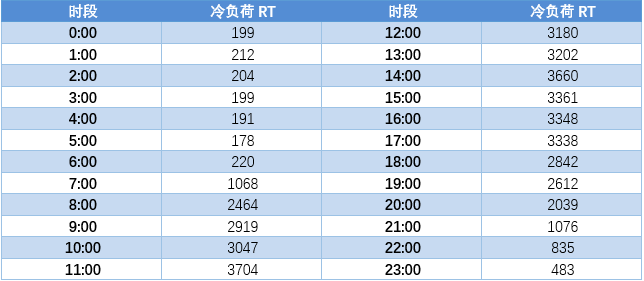

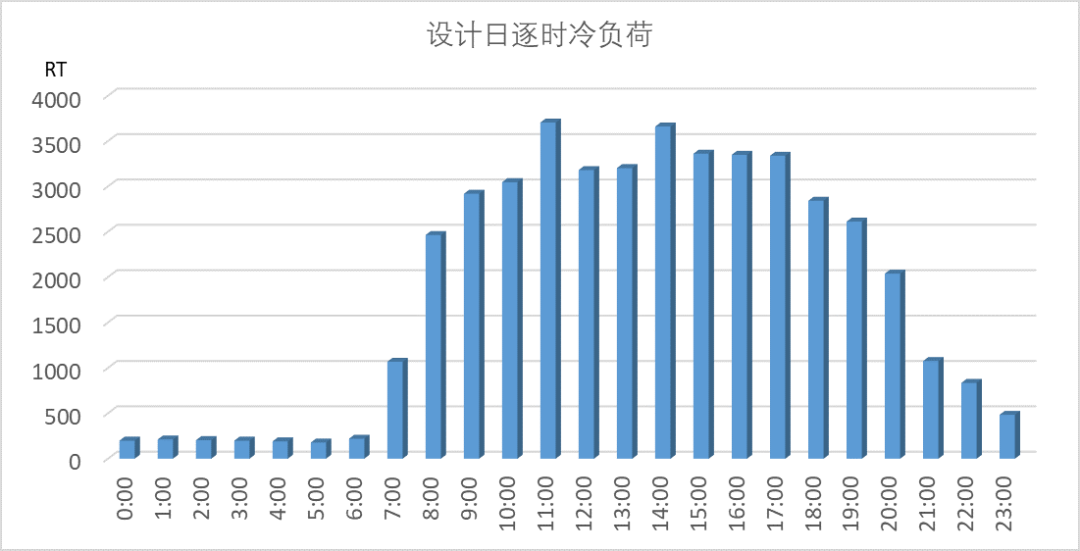

上海世博中心位于黃浦江邊，唯一獲得中國建筑綠色三星標準和美國LEED金獎雙重證書的大型“綠色低碳公共建筑”。是2010年上海世博園區核心永久建筑之一。總建筑面積14.2萬m2，夏季空調冷負荷13023kW，冬季熱負荷8860kW，采用江水源熱泵+冰蓄冷+水蓄冷技術。空調冷指標為 91.7W/m2，夏季空調冷水的供回水溫度為6℃/13℃。采用RUNPAQ納米導熱復合盤管蓄冰裝置10臺，總蓄冰量7200RTh；水蓄冷利用900m3消防水池，蓄冷量1900RTh。空調熱源采用水源熱泵 +燃?xì)忮仩t系統，冬季集中空調總熱負荷為8860kW，空調熱指標為62.4W/m2，冬季空調熱水的供回水溫度為50℃/40℃。項目24小時逐時負荷情況如下表及圖所示。

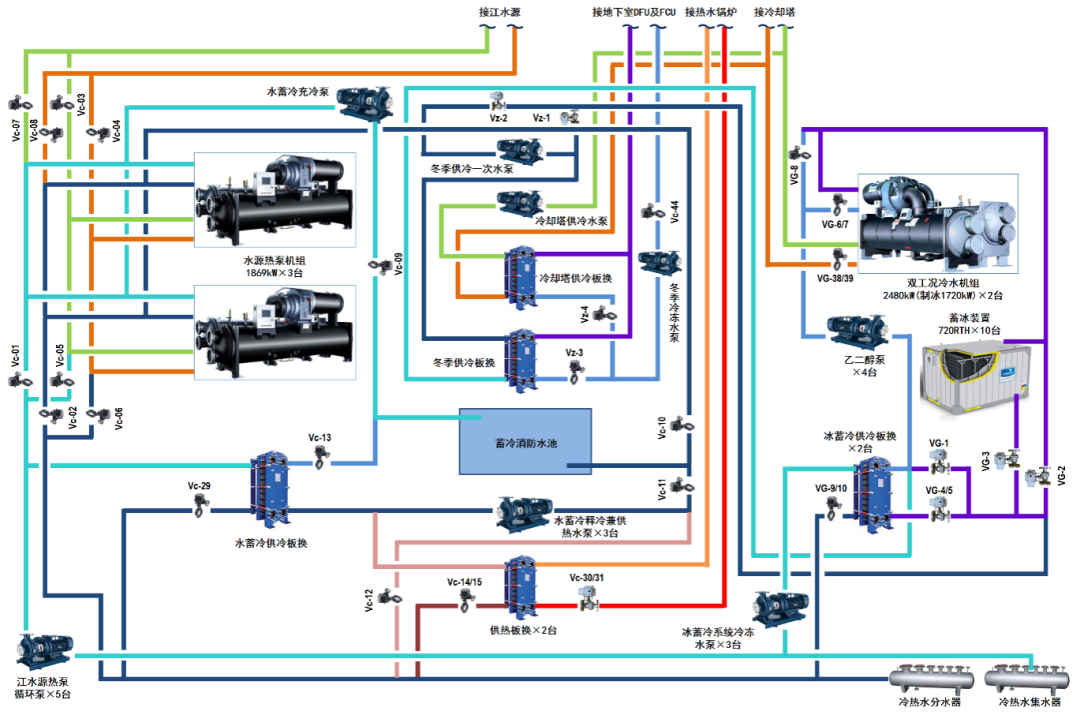

系統流程與設計參數
該系統采用江水源熱泵作為基載主機，夜間利用消防水池蓄冷水；雙工況主機夜間蓄冰。冰蓄冷系統采用主機上游串聯流程，冷凍水供回水溫度6/13℃ ，乙二醇側供回水溫度3.5℃/11.5℃。
