連載六十六| “源牌自控”為中國樓控夢想而來
2022-03-25

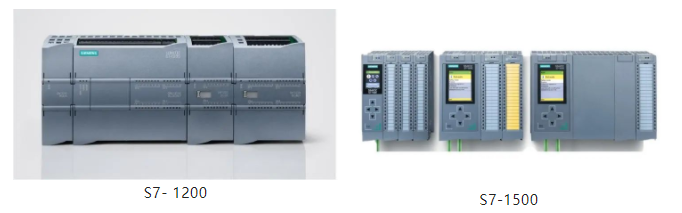

西門子選送競標的產品，是公司最新且技術成熟的PLC產品，S7- 1200和S7-1500系列PLC并搭配WINCC組態監控軟件。
■它擁有靈活的可擴展設計，可以滿足復雜多變的應用需求；
■它有強大的工業通信能力， 能夠在不同環境下實現信息快速的交換；
■它還自帶全集成技術和診斷， 讓問題的發現與解決不再是難題。
具體來說，相比于普通串口通信，S7 系列具有更強的校驗能力和更快的速度，更能完美實現大數據量的高速采集。不僅如此，1500控制器自帶強大的診斷功能，可以診斷站點故障及I/O點故障，并直接在上位機與自帶的前面板上同時顯示故障信息，在第一時間將故障原因準確告知現場人員。普通控制器并無此功能。
可靠，極速，高效。即使跳出這個項目，S7系列也能從容應對PLC 未來的趨勢與挑戰。當不再局限工業控制而進入各種民用領域新天地之后，因為各個項目常常有著自己獨一無二的特性，因此對PLC的靈活性來說是更嚴格的考驗。而西門子通過PLC的模塊化，讓使用更簡單快捷。
這些優勢符合了源牌的產品理念，滿足了源牌編程所需。這也是源牌與西門子深度合作的原因。西門子還專門派出團隊協助中信大廈項目控制系統的選型及軟件的配置，確保系統安全。西門子中國區PLC的總裁還將專門就西門子PLC在中信大廈的應用進行考察，作為PLC在樓宇方面的推廣。
之后，S7-200SMART 系列工業PLC憑借其同樣突出的精度、可靠性、編程的高自主性，以及與暖通控制器師出同門這一點，被選為VAV 控制器。
與PLC只需要控制新風部分的珠江城相比，中信大廈有著被控點多，子系統復雜、相互制約的控制現狀，如果沒有一套高效的網絡分治統籌，那么無論什么業內頂尖的產品都決計發揮不出它的功效。于是，搭建光纖環網將各個環節所有的PLC控制器相聯合，是必要的工作。在這套光纖環網中，采用了PLC分布式站點技術，涵蓋PLC 2725套，網絡控制器BNC 52套。其中末端的1200通過1500接入一個超過千兆的華為大型光纖高速以太通信網絡來進行與上位機的關聯通信，最終實現控制。這么一來，所有的PLC相互連接，實現了數據的及時傳輸。得益于從VAV到冷源的控制器均采用同一品牌PLC，軟件協議一致，無任何接口編程；又因為PLC具有自診斷功能，當網絡中某點故障時環網可確保系統仍然正常運行，穩定性得到保證。末端與上位機的溝通迅捷順暢， 為具體策略邏輯的實施，提供了物理層面的有力支持。
敲定了編程武器PLC之后，源牌就為項目實際部署一系列解決方案，編寫大大小小的控制策略了。這些控制策略，將詳細地控制著每一臺設備、每一套大小系統。
其中，制冷相關的冷熱源部分是重中之重?？梢哉f，這里是空調的源頭之水。
在狹窄機房之內，有諸多設備，如冰蓄冷裝置、離心式雙工況制冷機組、基載變頻離心式冷水機組、乙二醇溶液泵、冷水泵、冷卻水泵及板式熱交換器等。若要無首的群龍同心協力，各自協同釋放出完全的能量，若要確保暖通系統的長久運轉，實現健康舒適、綠色節能、高效可靠的目標，就離不開源牌的控制編寫。
冷源系統編寫了四項策略：主機群控、冷凍水泵的變頻群控、冷卻水溫度雙優化的控制、冷卻塔的群控。冷水機組+冰蓄冷模式，首先要處理冰蓄冷與冷水機的關系。冷熱源主機設備本身其實也帶有控制面板，但這種面板基本職能是對主機起一個保護的控制作用，無法聯動其他設備。而源牌此時分別針對各個小項，通通寫了一套專有的控制策略，將冷熱源主機的運轉與蓄冰融冰的狀態相結合，以達到因時而制的最優效果。
