連載六十七| “源牌自控”為中國樓控夢想而來
2022-04-01
當然，中信大廈項目還有一個更上一級的平臺——云平臺，可以收集所有的數據。就算不依托云平臺，“源牌自控”也可以把它們全部集成到一塊去，制冷其實就是滿足末端的需求，到底要制多少冷，下一階段要送多少冷，往外提供多少能量，這都跟末端的當前情況有關系。
所以，“源牌自控”做了建筑能量的平衡控制，意思就是把末端的需求反饋到冷源去，冷源根據末端的需求做動態的響應，既不過度送也要保證需求，把末端負荷情況的數據給到冷源的控制中心去。
此外，為了確保機房安全的萬無一失，源牌起用了西門子的S7- 412H硬冗余系統，硬冗余的特點是一用一備，并且備用項是處于熱備用狀態，也就是說它不需要額外啟動時間，一旦主機發生任意故障，都可以實現無縫切換，確保系統穩定可靠，不受影響。
制冷之后，便到了送冷環節，也就是水系統的控制。
這一塊主要就是保證能量的平衡，各區段設置了單獨的回路，保證各區段是一個獨立的控制。在各區段里面，假如說Z1區送冷，和其他區沒有大的影響，平衡主要集中在這個區段內部。

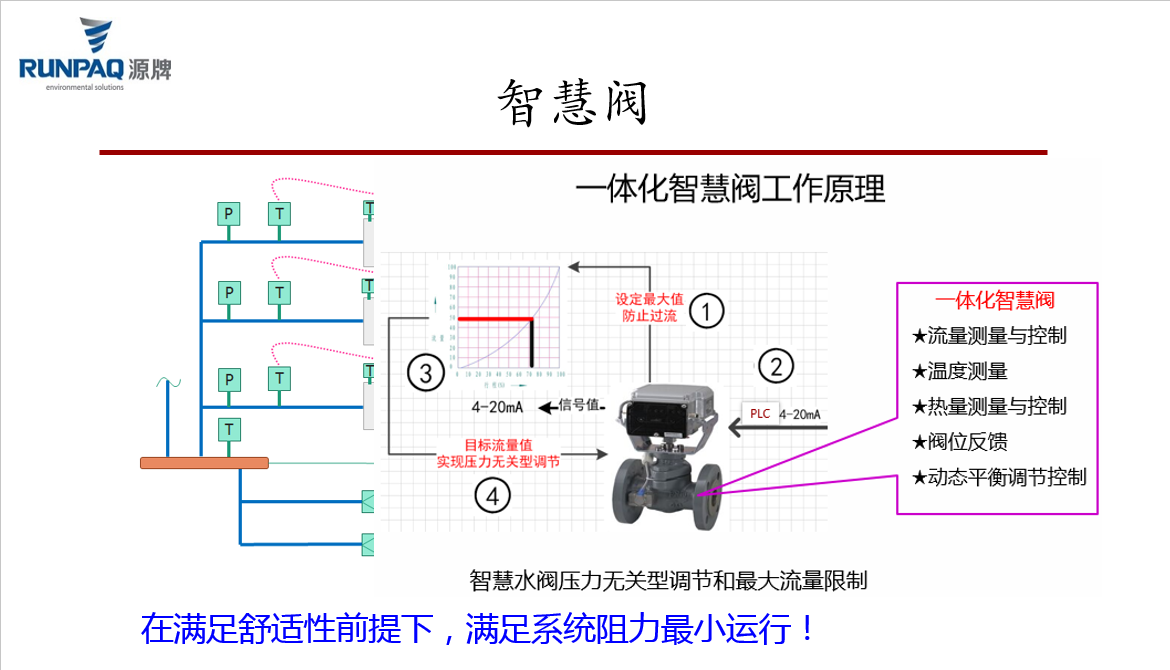

一體化智慧閥
這里，主要用到了智慧閥，等于智慧閥里有一個動態變流量的控制技術，保證末端流量的需求，保證機組的冷量是足夠的，能量夠了，冷量也就夠了。

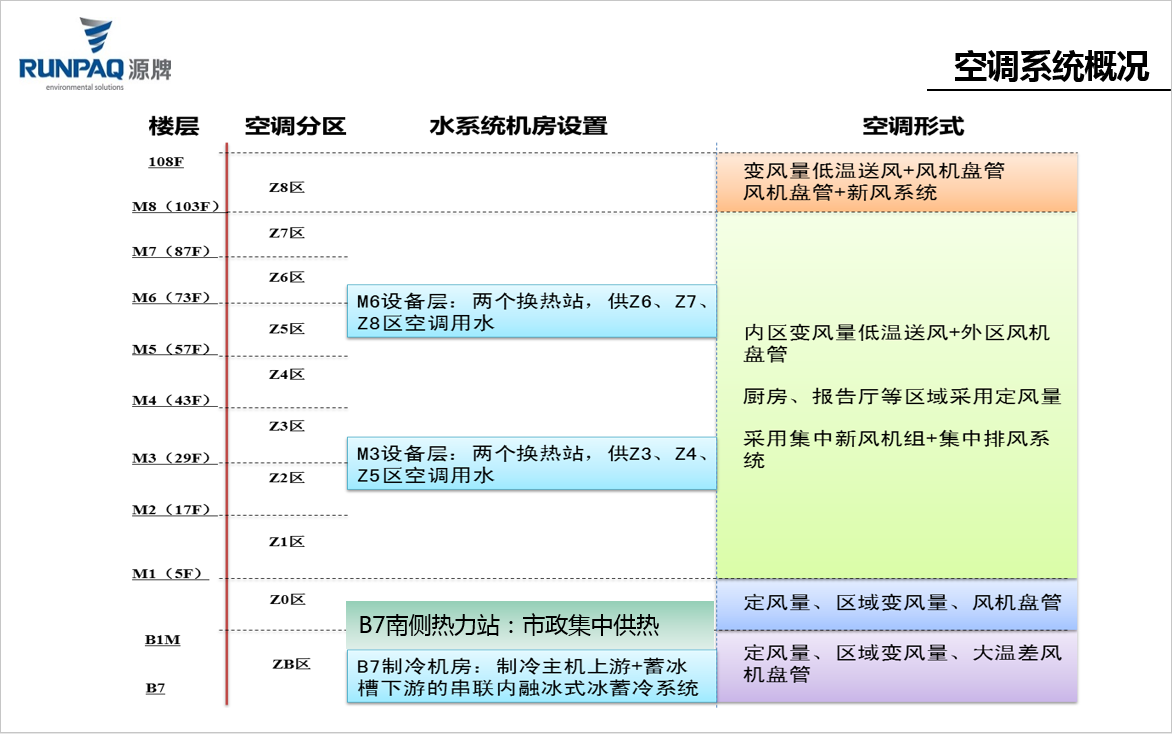

水系統機房設置
在送冷這一塊，比如說Z5區，是由M3設備層的換熱站送的，換熱站根據這個區域的末端智慧閥開啟的情況來修正換熱站給這個區的送冷或送熱回路壓差的狀態，保證末端總需求和實際送冷的匹配，最大限度降低水泵的能耗，也就是動態平衡變流量的一個控制。末端有自己的需求，滿足它自己，在送冷或送熱這地方，根據末端需求的情況調整它的輸出，也就是一個反饋。
水系統在換熱站這一塊根據送水溫度自適應的控制，很多區域能源站設計的工況，冷站出去的水比如2℃到3℃的水，到末端后是達不到這個值的，實際上比這個值要高。板換到了末端換熱站這里，按照設計的工況去控制的話，是很浪費的，所以這里對一次測的水溫有一個自適應，保證二次測的水溫在合理的工況運行，這是作為節能的措施之一。很多地方都出現這種問題，源牌在這個環節也特別注意。
所以，把遇到的問題，作為控制策略編寫了進去，這就是PLC的好處，能夠自己編，方便。
送冷或送熱關鍵的就這兩點，保持能量的動態平衡和溫度的自適應。現在來說末端設備這一塊，標準層基本上都是變風量系統，除了個別樓層，比如餐廳、大堂等。最重要的就是變靜壓和變送風溫度的這一套控制系統，這是末端的核心。中信大廈變靜壓控制和總風量控制都用了，而定靜壓控制是在故障階段或特殊時候比如調試階段應急的控制邏輯，是一個備用手段。
中信大廈采用變靜壓與總風量相結合，在前期先用定靜壓模式調試，正式投入使用時，用總風量控制開機，等待溫度降低之后，再使用變靜壓進行精準地調控，以保證舒適度同時做到更低能耗地運行。市場上主流的定靜壓模式，是在風管里裝壓力傳感器，再根據壓力數值來控制頻率。因為這個壓力值是不變的，所以多有弊病。相比起來，變靜壓所設定的壓力值是動態的，可根據閥門的開度調整壓力設定值，再以此為根據進行調頻。變靜壓與總風量結合，實現風系統最小阻力控制，這樣的節能效果到底有多好呢？事實證明，系統節能率達到40%~60%。現在，很多設計院都開始采用可變靜壓模式了。
